隔离配电器TA3612的主要技术指标列表 发布时间:2019-11-17 阅读人数:

隔离配电器TA3612是稳钛克TA3000超薄高可靠型隔离器系列的核心型号。该产品实现如下功能:给二线制设备、三线制电流输出型设备提供24VDC的供电电源,同时将二线制、三线制或者电流源输出的标准电流信号进行隔离,并输出两路互相隔离的标准电流信号。本文从电气特性、传输特性、隔离特性、其他特性四个方面对稳钛克一进二出型隔离配电器TA3612的指标做列表说明。

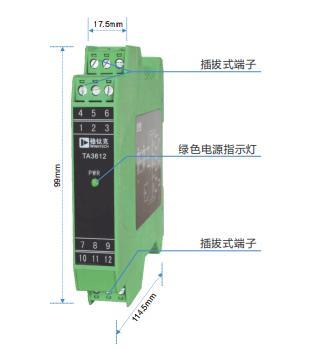

隔离配电器TA3612


电气特性
输入电源参数
电源输入…………18-35VDC
工作功耗…………≤1.7W
反接保护…………有
过流保护…………有
浪涌保护…………有
上电指示…………有


配电电源参数
配电电源电压……≤25V(空载)
                          ≥23V(20mA输出时)
输出能力…………≥30mA(负载调整率小于10%)


输入信号参数
输入信号………………见产品型号表
输入端阻抗……………≤65Ω
限流保护………………有


输出信号参数
输出信号………见产品型号表
带载能力………≤550Ω(需要更大的带载能力请在订货时说明)

传输特性
零点偏置…………0.1%F.S.
传输精度…………0.1%F.S.
线性度……………0.1%F.S.
温漂系数…………0.0050%F.S./℃<BR>响应时间…………11ms(典型值)

隔离特性
电气隔离……4端隔离(输入端、两输出端、电源相互隔离)
隔离强度……2.5KVAC(输入端和输出端;输出端和电源端)
                   1.5KVAC(2路输出端之间,输出端和电源端之间)
(隔离强度测试条件:测试电压如上,50Hz频率,测试时间1分钟,漏电流≤1mA,环境湿度<70%)

其它特性
工作温度…………-25-70℃
安装方式…………DIN35mm导轨式安装
防护等级…………IP20
电磁兼容性………符合GB/T18268(IEC61326-1)
外形尺寸…………99×114.5×17.5mm
重量………………180g
使用环境…………周围环境中不得有灰尘、强烈振动、冲击以及腐蚀性气体存在



稳钛克一进二出型隔离配电器TA3612具有业内最宽的直流供电电压,同时两路输出可带动550欧姆的负载,而满载功耗仅有1.7W,较低的功耗特性在业内处于先进水平。


关键词: 隔离配电器,TA3612,稳钛克
