阀门定位器之我见一:概述。


阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。气动阀门定位器的输入信号是标准气压信号,例如,20~100kPa气压信号,其输出信号也是标准的气压信号。而电气阀门定位器的输入信号则是标准电流或电压信号,例如,4-20mA电流信号或者1-5V电压信号等,在电气阀门定位器内部将标准电信号转换为电磁力,然后输出气信号到拨动控制阀。智能电气阀门定位器将控制室输出的电流信号转换成驱动调节阀的气信号,根据调节阀工作时阀杆摩擦力,抵消介质压力波动而产生的不平衡力,使阀门开度对应于控制室输出的电流信号。并且可以进行智能组态和相关参数的设置,从而达到改善控制阀性能的目的。未来,智能电气阀门定位器将会获得更加广泛的使用

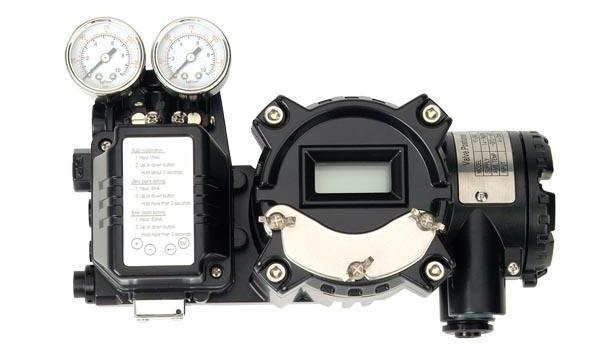

   阀门定位器

阀门定位器之我见二:工作原理。

阀门定位器是气动控制阀(调节阀)的主要附件。它以控制器的输出信号作为设定信号,将阀杆的位移信号作为输出的反馈信号,对两者进行比较,当两者有偏差时,阀门定位器便改变其到执行机构的输出信号,使执行机构动作,建立了阀杆位移与控制器输出信号之间的线性对应关系。因此,阀门定位器组成了以控制器输出为设定信号,以阀杆位移为测量信号的反馈控制系统。在自动化系统中,阀门定位器接受控制器的输出信号,同时使控制阀按控制器的输出信号实现正确的定位。



阀门定位器之我见三:核心作用。

(一)提高阀杆位置的线性度,克服阀杆的摩擦力,消除被控介质压力变化与高压差对阀位的影响,使阀门位置能按控制信号实现正确定位。

(二)增加执行机构的动作速度,改善控制系统的动态特性。

(三)可以20~100kPa的标准信号压力去操作40~200kPa的非标准信号压力的气动执行机构。

(四)可实现分程控制,用一台控制仪表去操作两台控制阀,例如,第一台控制阀上定位器通入20~60kPa的信号压力后阀门走全行程,第二台控制阀上定位器通入60~100kPa的信号压力后阀门走全行程。

(五)采用电/气阀门定位器后,可用4~20mA DC电流信号去操作气动执行机构,一台电/气阀门定位器具有电/气转换器和气动阀门定位器的双重作用。

(五)可实现反作用动作。

(六)可修正控制阀的流量特性。

(七)可使活塞执行机构和长行程执行机构的两位式动作变为比例式动作。

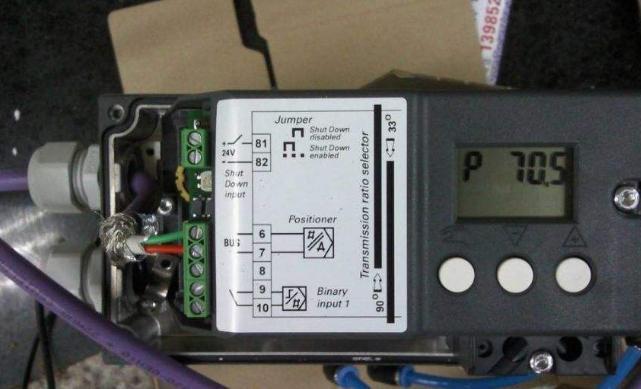

阀门定位器




阀门定位器之我见四:与电气转换器的区别和联系。

阀门定位器不同于电气转换器,前者控制原理也更复杂,是闭环控制,因而控制的精度更高,后者仅仅将电信号转换为气动信号。电气阀门定位器和智能型阀门定位器内部集成了电气转换器。









关键词:阀门定位器  作用 原理   理解
