使用西门子S7-200PLC模拟量输入模块的三点注意事项 发布时间:2019-11-18 阅读人数:

西门子S7-200系列PLC在国内小型PLC市场上占据70%-80%的市场份额。S7-200PLC的模拟量输入模块型号是EM231和EM235两类。笔者总结了使用西门子S7-200PLC模拟量输入模块的三点注意事项,与大家分享。

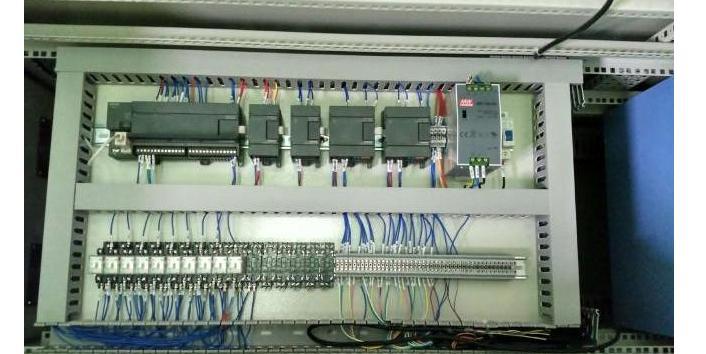

西门子S7-200 PLC模块



第一,EM231和EM235模拟量输入模块可以通过拨码开关设置为不同的测量方式(电流电压),然模拟量输入模块拨码开关的设置应用于整个模块,一个模块只能设置为一种测量范围,也就是说只能将输入端同时设置为一种量程和格式,即相同的输入量程和分辨率;且开关设置只有在重新上电后才能生效。



第二,S7-200PLC模拟量输入模块对输入信号的测量精度能达到多少?模拟量输入模块有两个参数非常容易混淆:(1)模拟量转换的分辨率;(2)模拟量转换的精度(误差)。分辨率是A/D模拟量转换芯片的转换位数,即用多少位的数值来表示模拟量。S7-200模拟量输入模块EM231和EM235的转换分辨率是12位,能够反映模拟量变化的最小单位是满量程的1/4096。模拟量转换的精度除了取决于A/D转换的分辨率,还将受到转换芯片的外围电路的影响。在实际应用中,输入的模拟量信号会有波动、噪声和干扰,内部模拟电路也会产生噪声、漂移,这些都会对转换的最后精度造成影响。这些因素造成的误差要大于A/D芯片的转换误差。

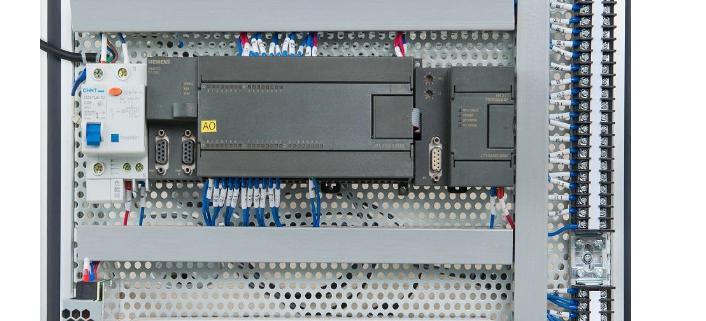

西门子S7-200 PLC模块应用


第三,S7-200模拟量模块的输入和输出阻抗指标分别是多少?模拟量输入模块的输入阻抗:对于电压型信号输入,其阻抗≥10MΩ;对于电流型信号输入,其阻抗是250Ω。模拟量输入模块的输出输出阻抗:对于电压型信号输出,其带载能力≥5KΩ;对于电流型信号输出,其带载能力≤500Ω。知道了模拟量输入模块的输入阻抗指标,我们就能据此选择合适的信号隔离器,使得信号隔离器的带负载能力一定要超过模拟量输入模块的输入阻抗和连接线阻抗之和。

 关键词:西门子 S7-200 PLC 模块
