称重传感器的安装和走线心得分享 发布时间:2019-11-18 阅读人数:

说起称重传感器,从事自动化行业的,估计都不会太陌生,称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。是的,称重传感器是在现实生活中应用很多的一种传感器,菜市场里的称重仪、医院体检室的体重计等,都有称重传感器的身影。今天我们就来说说应用与工业领域的称重传感器,工业称重传感器本身具有结构牢固、经久耐用的优点,但是在安装和走线过程应该严格按照规程进行。下面笔者分享一下称重工业用称重传感器的安装和走线心得。

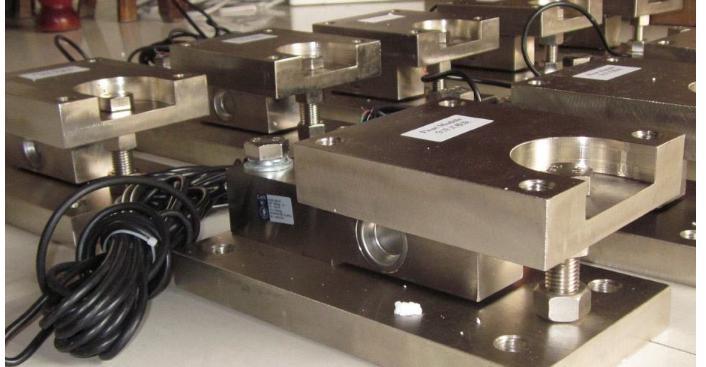

称重传感器安装和走线应用

第一, 对于小计量的称重传感器,应该避免它受到冲击,这会影响到今后测量值的准确性。大计量的称重本身重要比较重,搬运的时候最好使用专用的搬运工具,落到地面的时候要减缓速度,轻轻放置,避免震动对它里面器件造成损坏,同时安装基座要水平放置,底部要清扫干净,不能有杂物存在。任何称重传感器在使用过程中应避免超载测量,这会导致敏感元件过载而变的不可恢复,造成永久损坏。称重传感器器在水平调整过程中,最好使用水平仪,使得安装的传感器在统一水平面上,保证其所受负荷的一致性。

第二,称重传感器要采用螺栓固定安装,保证一定的紧固力矩,在长时间使用时不至于会松动。

第三,称重传感器的安装位置尽量远离大功率设备,因为它输出的mV级的电压信号属于微弱信号,极易受到干扰。在这种情况下,称重传感器的输出走线应选择带屏蔽的双绞线缆传送。线缆铺设的时候还要避免与动力电缆平行铺设。必须平行放置的时候,它们之间的距离必须大于50厘米,同时信号电缆要用专业套管进行保护,其屏蔽线缆必须单测接地且不能和电源线共地。

第四,如果有可能,尽量选择4-20mA电流输出型称重传感器,而且最好是隔离输出型,如果是非隔离型输出,可用专门的信号隔离器(常用的有稳钛克TA2068型等)对输出标准电流信号进行隔离,以增强其输出信号的抗干扰能力。

第五,安装在室外的称重传感器要注意防雨防辐射。

第六,对于已投入时间很长的传感器,可以用加小负载的方式,检查它的输出是否有变动,它的运动部件有可能杂物的影响,导致其输出精度降低。

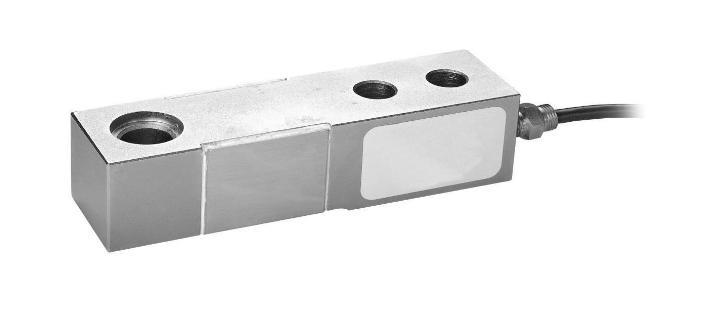

称重传感器安装和走线应用心得

第七,称重传感器 要轻拿轻放,尤其对于用合金铝材料作为弹性体的小容量传感器,任何振动造成的冲击或者跌落,都很有可能造成很大的输出误差。
第八,设计加载装置及安装时应保证加载力的作用称重传感器受力轴线重合,使倾斜负荷和偏心负荷的影响减至最小。
第九,在水平调整方面。如果使用的是称重传感器的话,其底座的安装平面要使用水平仪调整直到水平;如果是多个传感器同时测量的情况,那么它们底座的安装面要尽量保持在一个水平面上,这样做的目的主要是为了保证每个传感器所承受的力量基本一致。
第十,按照其说明中称重传感器的量程选定来确定所用传感器的额定载荷。
第十一,为防止化学腐蚀.安装时宜用凡士林涂称重传感器外表面。应避免阳光直晒和环境温度剧变的场台使用。
第十二,在称重传感器加载装置两端加接铜编织线做的旁路器。
第十三,电缆线不宜自行加长,在确实需加长时应在接头处锡焊,并加防潮密封胶。

第十四,传感器的电缆线应远离强动力电源线或有脉冲波的场所,无法避竞时应把称重传感器的电缆线单独穿入铁管内,并尽量缩短连接距离。
第十五,按其说明中的称重传感器量程选定来确定所用传感器的额定载荷,称重传感器虽然本身具备一定的过载能力,但在安装和使用过程中应尽量避免此种情况。有时短时间的超载,也可能会造成传感器永久损坏。
第十六,在高度精度使用场合,应使/称重传感器和仪表在预热30分钟后使用。


总之,称重传感器在使用时,一定要安装安装调试的规程进行,否则轻则出现影响测量精度的干扰,称重结果不准确,重则损坏昂贵的称重传感器。
