将单片隔离器做到极致,浅谈信号隔离器的发展历史和现状 发布时间:2020-02-17 阅读人数:

信号隔离器发展至今,已有40多年的历史,它几乎是伴随着早期工业自动化的出现而出现,模拟量信号采集为工业过程精细化测量和控制带来很大帮助,信号隔离器广泛应用于冶金、电力、水泥、船舶、机械制造等行业。

时至今日,从技术特点、使用特点及电路设计上,单片式隔离器发展已日臻成熟,无论是功能、可靠性还是客户使用的方便性上,都有了极大的提高。智能化、集成化和便捷化是其发展的主要趋势。

隔离式安全栅是带有限能电路的信号隔离器。

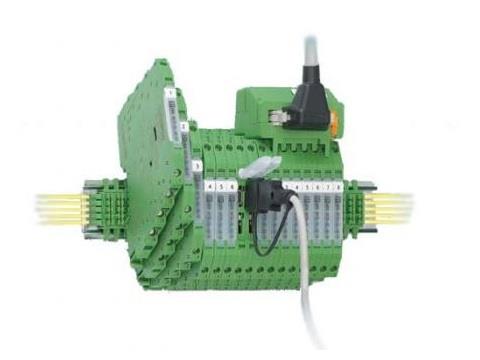

超薄信号隔离器

1、信号隔离器发展历史

        信号隔离器诞生缘于工业现场噪声和高低频脉冲信号干扰的滤除和对控制系统的隔离保护,以保证信号输出的准确、稳定和可靠,后来信号变送和提高负载能力的设计也增加进来。

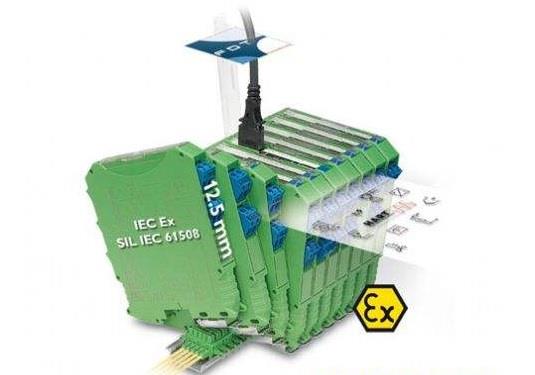

菲尼克斯信号隔离器

        初期,信号采集都是采用变压器隔离方式,它的特点是:性能稳定,寿命长,精度较高,带负载能力强,隔离强度高,但电路复杂,制作工艺要求更高。随着电子技术的发展,近些年来逐渐出现了利用光耦合器(optical coupler)生产的光电式隔离器,它的特点是:性能稳定,抗干扰能力强,而且线路简单,成本低廉,但相对于变压器隔离方式寿命略短、精度略低。在一些现场干扰较大,工艺要求较高场合出现了变压器与光电联合方式的信号隔离 器,它的隔离能力、抗无线射频和电磁干扰能力更强。

        从功能的角度来看,信号隔离器也不局限于原有的模拟量信号隔离、滤波的功能,随着自动化技术和传感器技术的发展,根据不同原理设计的传感产品越来越多,非标准的信号转换成标准信号的需求也越来越多,所以,信号隔离变送器是其最恰当的产品描述。

2、信号隔离变送器发展现状

        随着产品技术和市场应用越来越成熟,市场越来越大,隔离器生产厂家越来越多,特别是国产品牌日益增多,这些厂家不管是自己研发还是贴牌,都在市场中拥有一席之地,有的市场营销做的风生水起,但大多国内企业还仅限于能够生产制造信号隔离变送器,在生产工艺控制、生产流程、质量控制等方面还有不足,对于产品使用的设计、外观设计等没有形成自己的特点和创新。

        相比较而言,进口品牌除了质量相对更加可靠以外,在产品设计和使用上有着自己独特的创新。

        以菲尼克斯电气为例,该公司是一家有着超过90年历史的德国公司,生产信号隔离变送器也已经将近30年,是6.2mm超薄信号隔离变送器鼻祖,并且在第一代超薄隔离器推出10年之后,在今年的汉诺威展会上推出了第二代超薄信号隔离变送器。该产品用一位了解过其性能和特点的业内专家的话说:“将单片式隔离器做到了极致”。

       该产品系列被命名为“MINI Analog Pro”,Pro是Professional的缩写,即专业的意思,它也名副其实。该系列产品完全以客户为中心进行设计和开发,诸多独有的特点切切实实可以为最终客户带来非常大的便利。首先其延续了第一代超薄信号隔离变送器产品超薄的设计、支持热插拔的底部桥接供电技术、DIP开关组态和软件组态;其次,其接线方式在螺钉的基础上推出了直插式弹簧接线,也就是说接线不再需要工具;接线端子在6.2mm上做成了可插拔并且接线线径仍然是2.5mm?,端子使用“FastconPro”专利技术,退出之需要用螺丝刀旋转180°,并且在垂直方向端子标识清晰可见,接线位也可以更容易的接入线缆;而测量电流信号时,无需切断电流回路直接进行测量;其供电及故障可通过LED分别指示;在标识上,长达18个字符的标识区域保证了清楚的描述;支持安卓手机NFC无线组态更是充分考虑了客户体验和使用的便利。除了以上特点,该产品先进的电路设计不但保证了产品的低功耗(<0.6W),3kV的隔离电压以及-40~70℃的工作温度均是超薄隔离器产品甚至是信号隔离器产品里最好的。

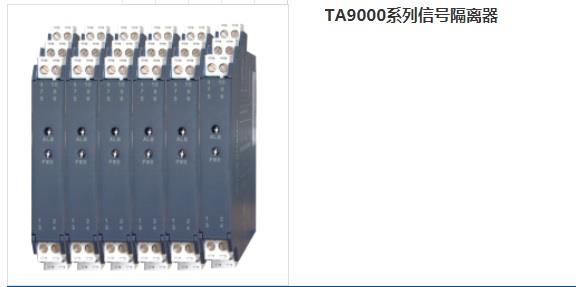

稳钛克信号隔离器

          不一味的追求低成本,用创新的理念和设计赢得市场认可,真正从客户角度出发是菲尼克斯电气也是当前信号隔离变送器产品的主流。


3、总结

        随着技术的发展和应用的深入,信号隔离器除了向低功耗、小体积发展以外,智能化、密集型、灵活的与系统和传感器无缝对接已是其主要的发展趋势。其应用前景也十分广阔,将与传感技术、总线技术、无线技术等有机的融合。市场预计将以每年10%以上的速度增长,前景光明。



        郑州稳钛克自动化有限公司是国内高可靠自动化接口模块的制造商,其隔离式安全栅和信号隔离器、浪涌保护器在石油、化工、冶金、建材、环保、电力扥领域有着广泛应用,长期配套西门子、AB、ABB、霍尼韦尔、和利时、施耐德等知名公司的产品,已成为这一领域新生力量的优秀代表。
